Športna hala in večnamenski objekt Medlog – Celje
Športna hala in večnamenski objekt Medlog sta prizidana kompleksu Šole za hortikulturo in vizualne umetnosti Celje. Nova stavba povezuje športno dvorano z garderobami, učilnicami in spremljajočimi prostori. Konstrukcijski sistem združuje armiranobetonske stebre, lepljene lesene nosilce ter križno lepljene lesene plošče (CLT). CBD je projektiral in izvedel leseno konstrukcijo.

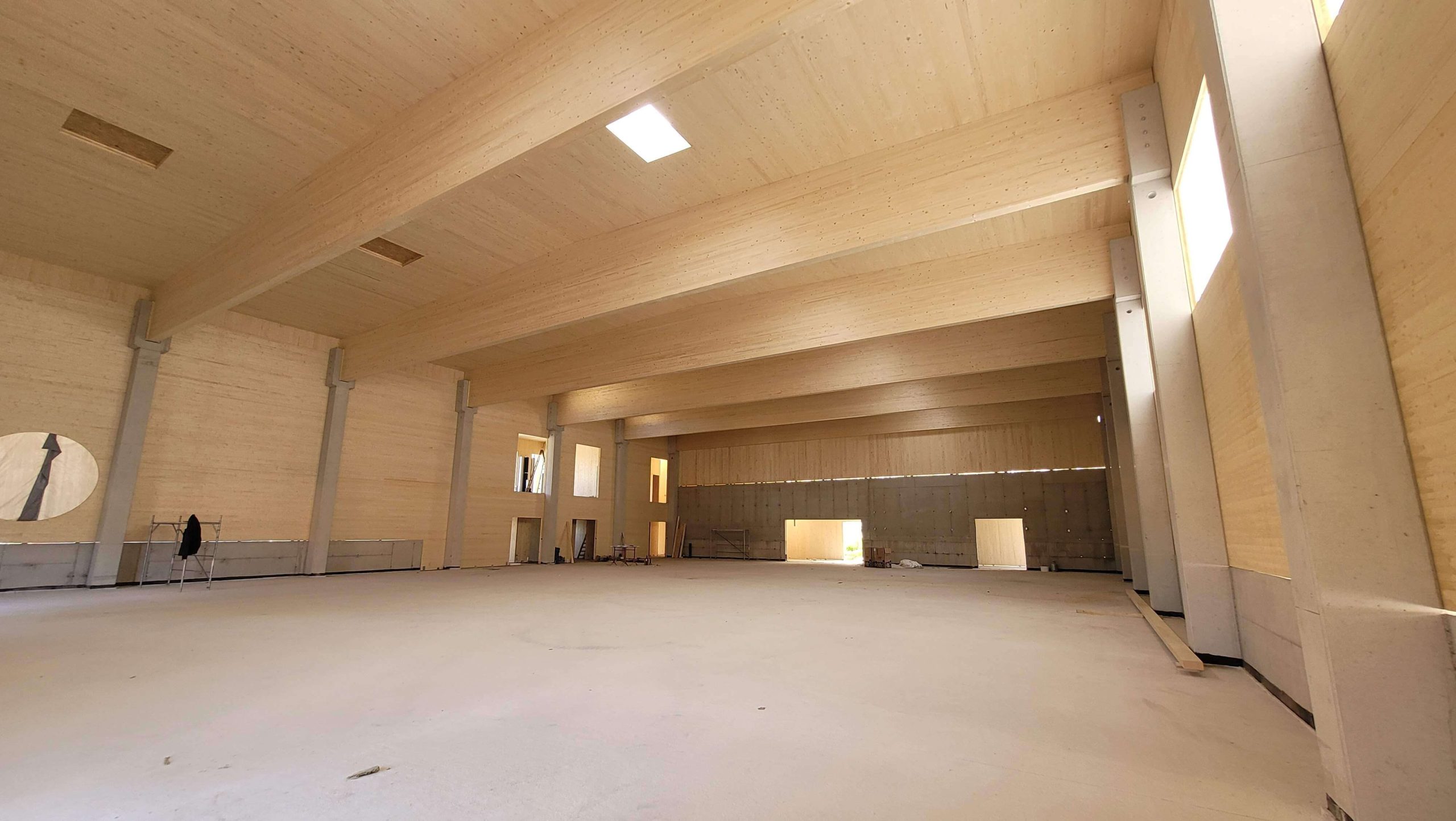

Športna dvorana brez notranjih podpor

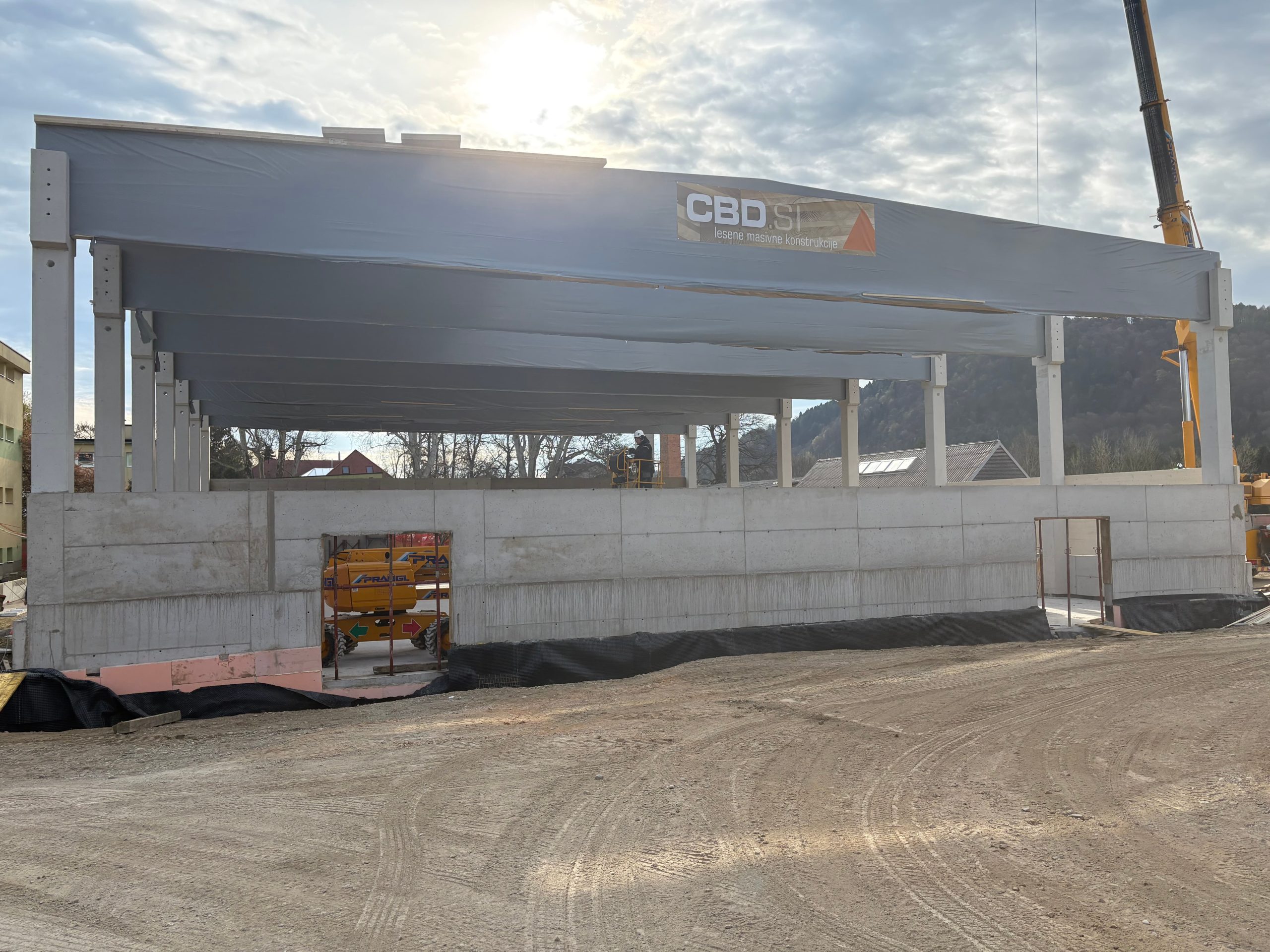

Streho dvorane nosi pet dvokapnih lepljenih lesenih nosilcev razpona 26,6 m, postavljenih v rastru 5,60 m. Njihov prerez je visok 180 cm ob podporah in 240 cm v sredini razpona. Nosilci nalegajo na prefabricirane armiranobetonske stebre dimenzij 50 × 50 cm. Na ležiščih elastična plast EPDM ločuje les od betona, leseni elementi pa so na območju podpor dodatno ojačani z vijaki s polnim navojem.

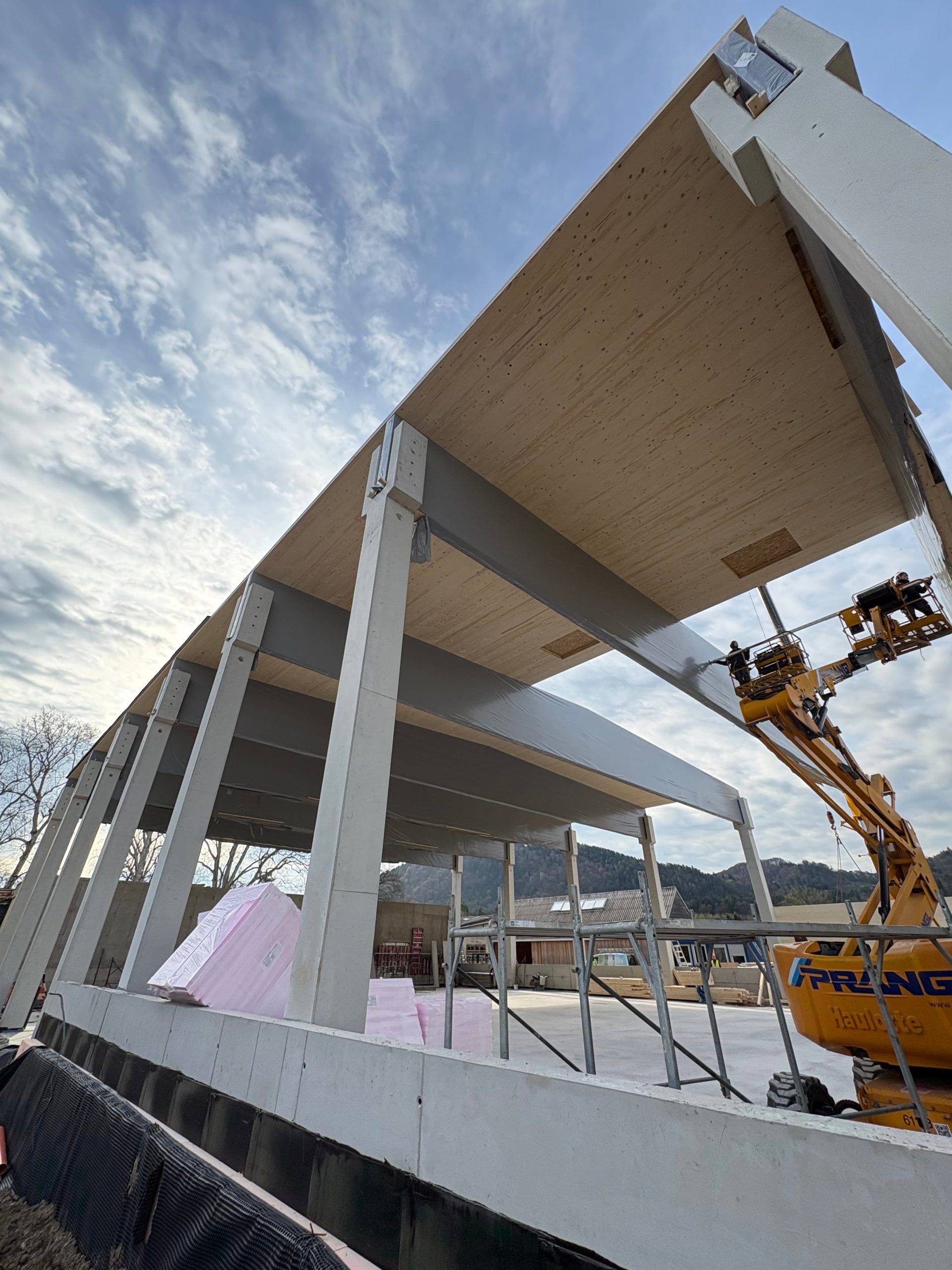

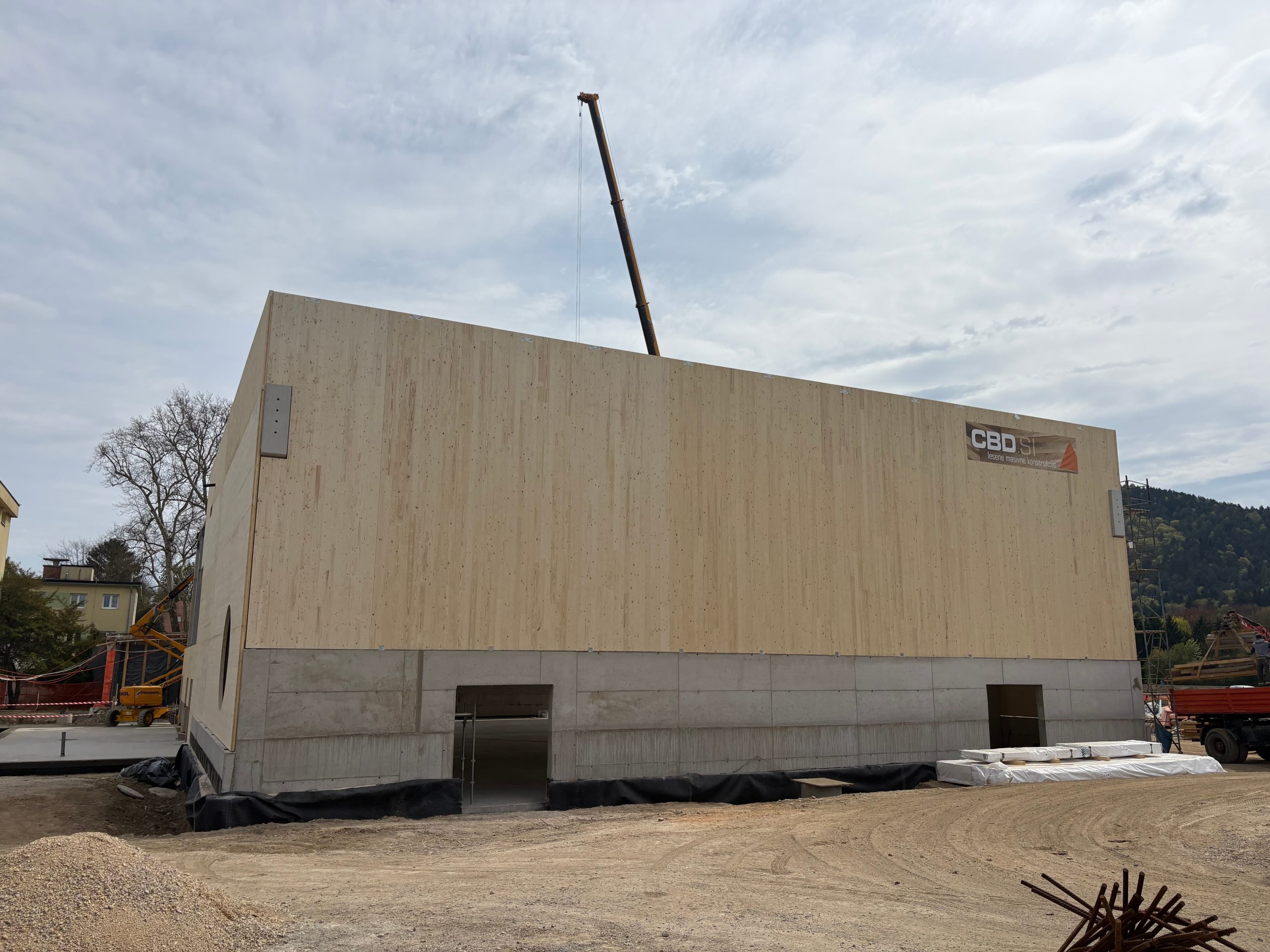

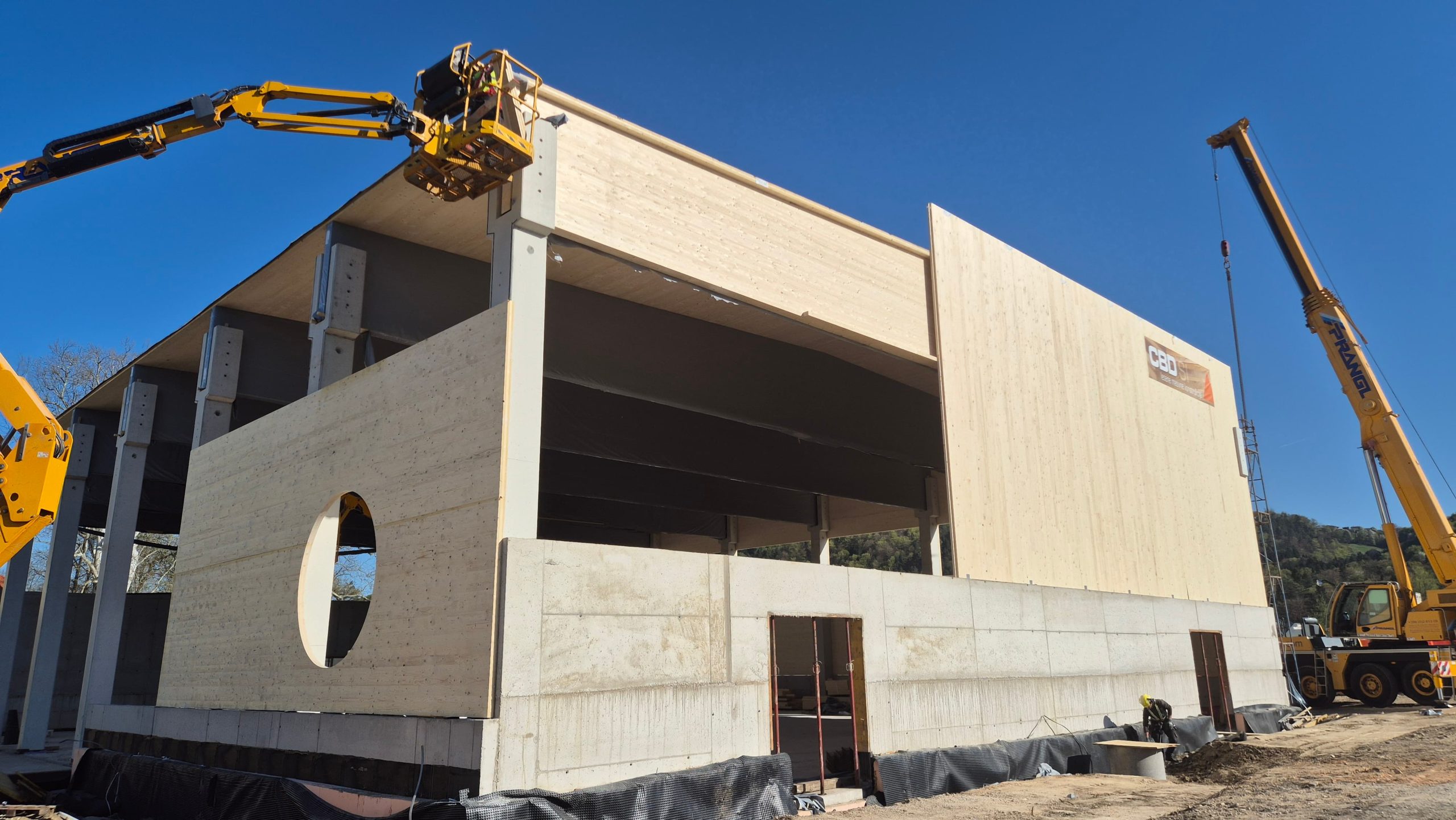

Prečno na nosilce so položene 11 cm debele CLT strešne plošče. Medsebojno povezane plošče tvorijo strešno diafragmo, ki povezuje konstrukcijo in prenaša vodoravne obtežbe vetra in potresa na obodne CLT stene ter naprej v temeljno konstrukcijo. Tako je bilo mogoče streho izvesti brez klasičnega jeklenega zavetrovanja v strešni ravnini.
Lepljeni nosilci in CLT strešne plošče dosegajo zahtevano 60-minutno požarno odpornost (R60), dokazano s požarnim statičnim preračunom. Konstrukcija zato ostaja vidna v notranjosti dvorane in pomembno oblikuje prostor.
Masivna lesena konstrukcija šolskega dela

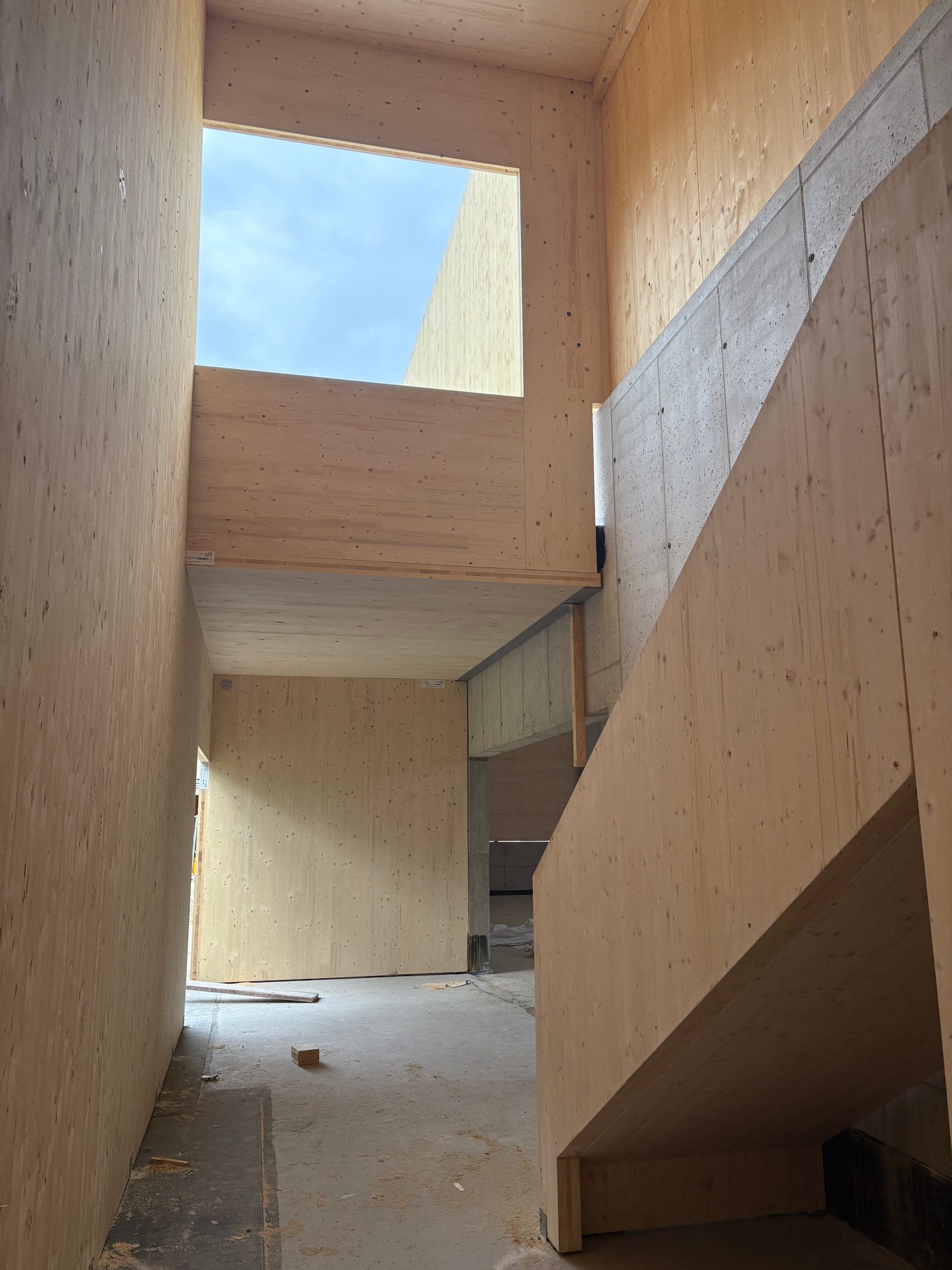

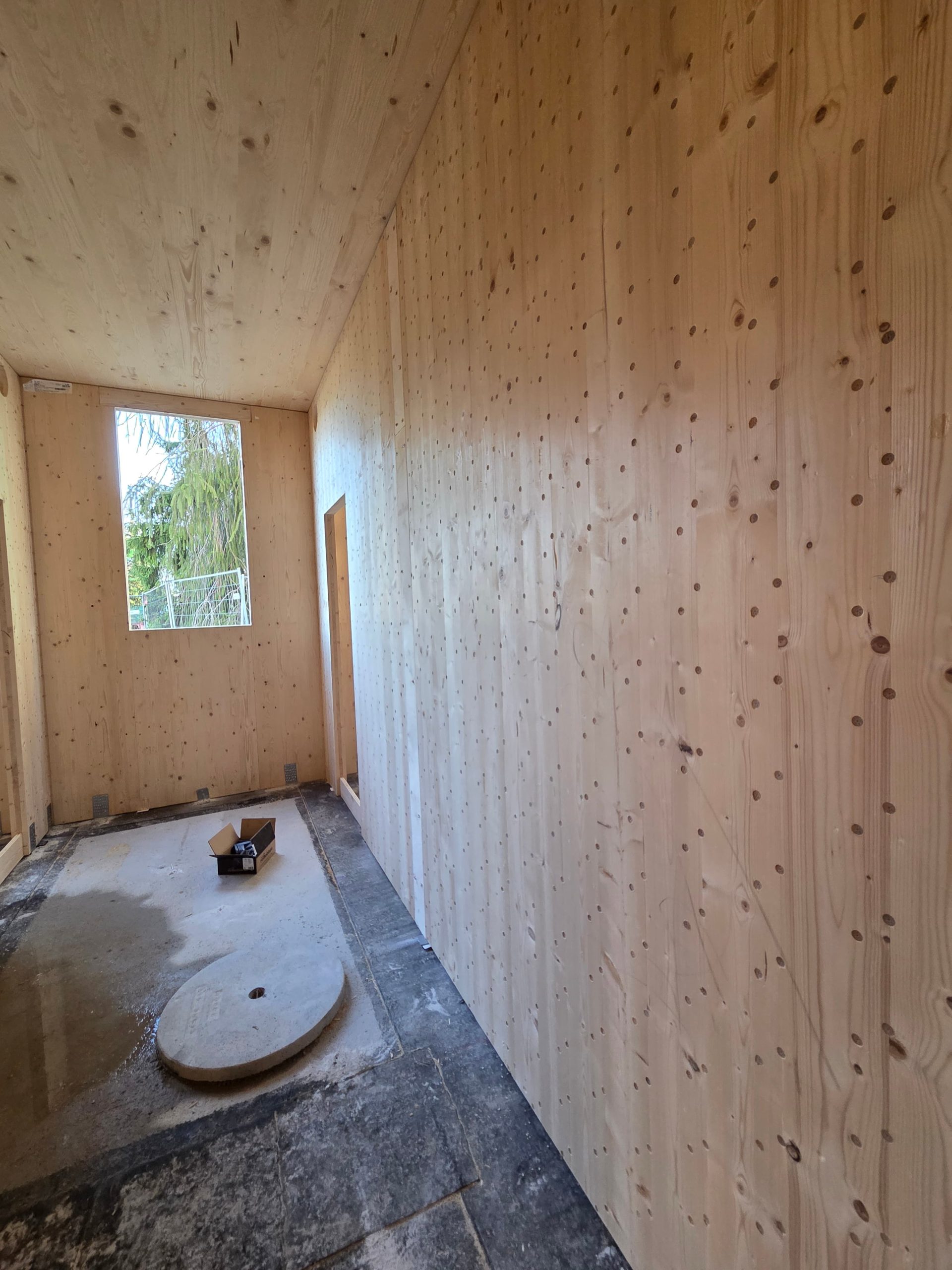

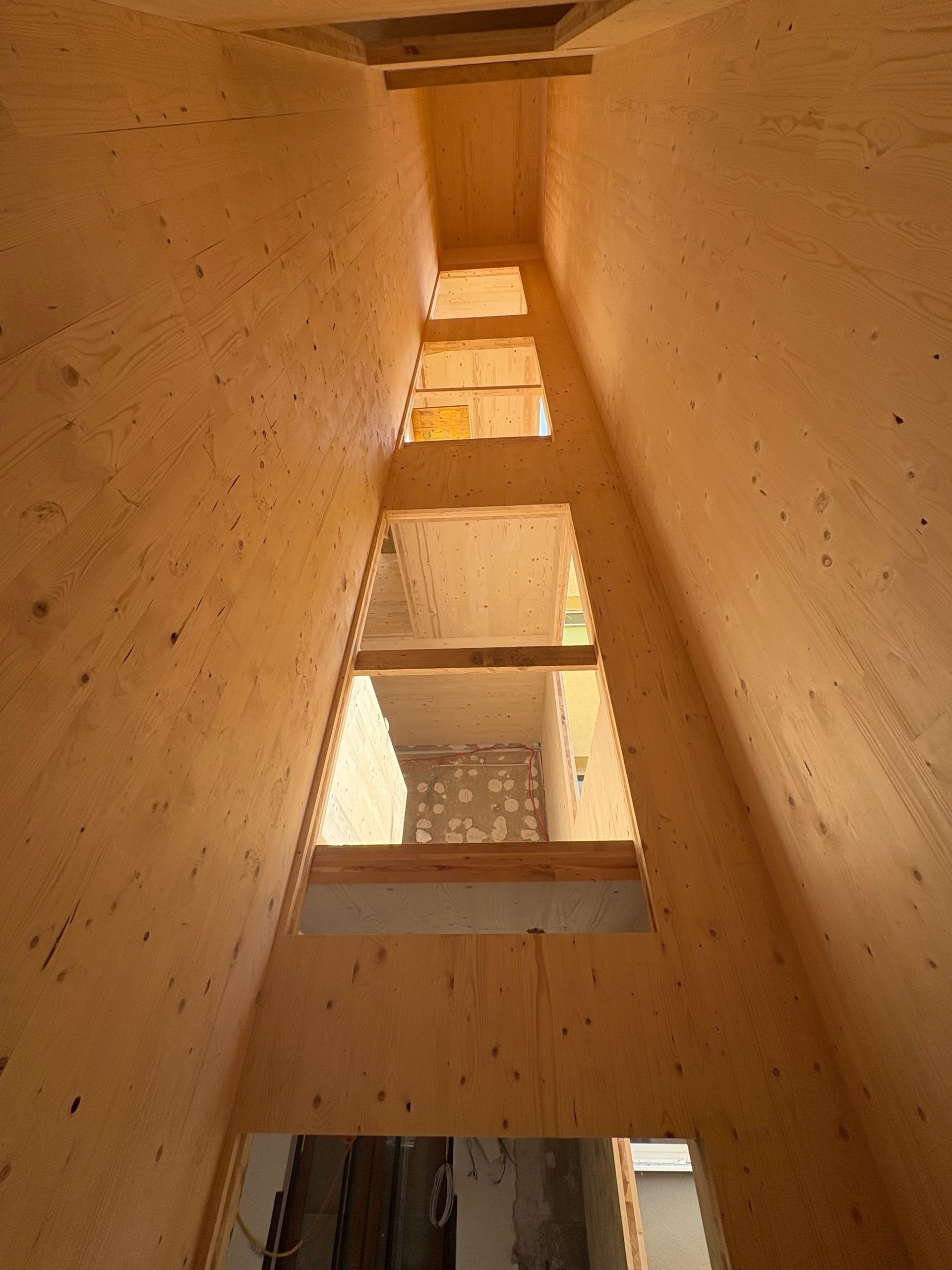

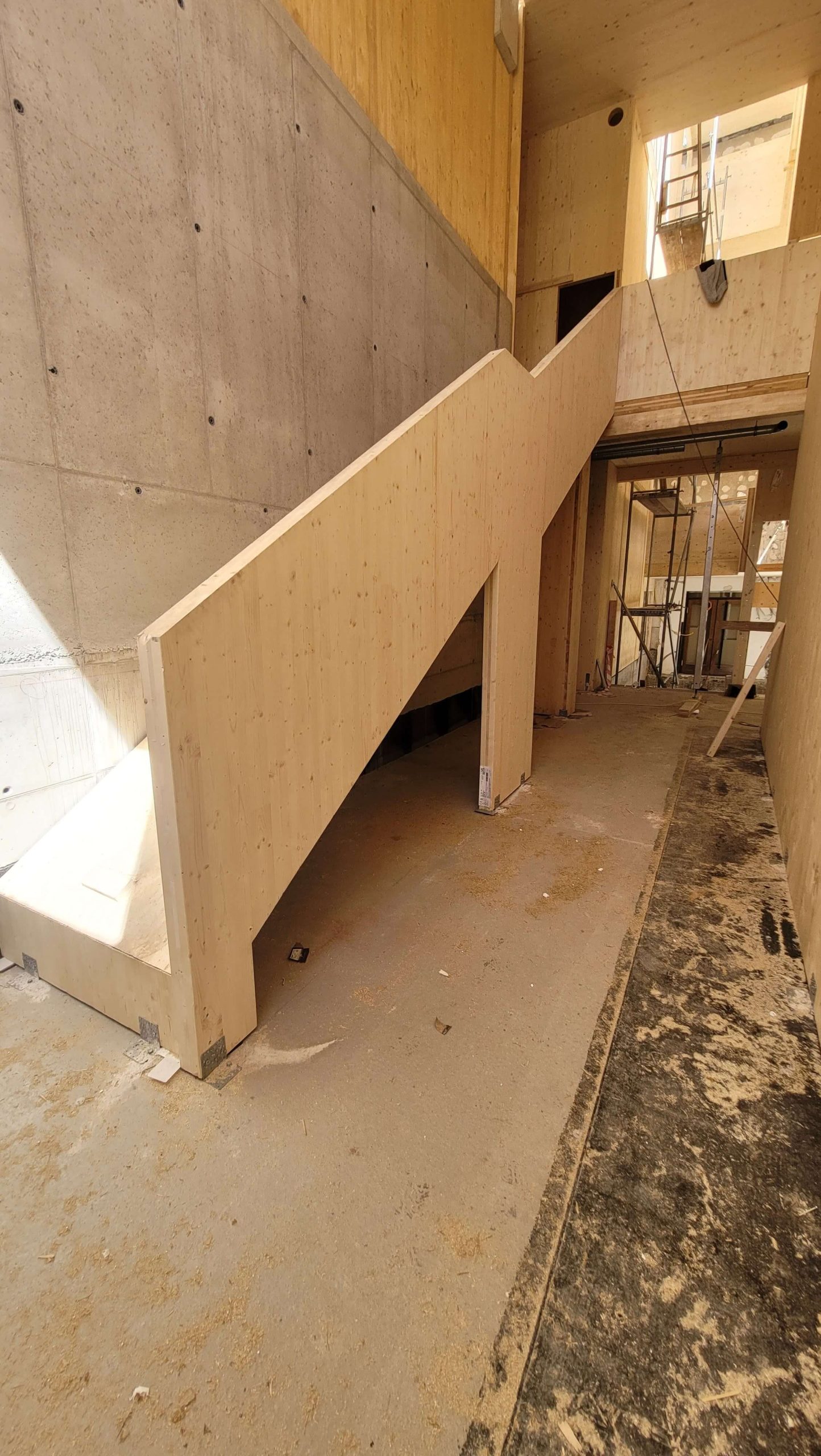

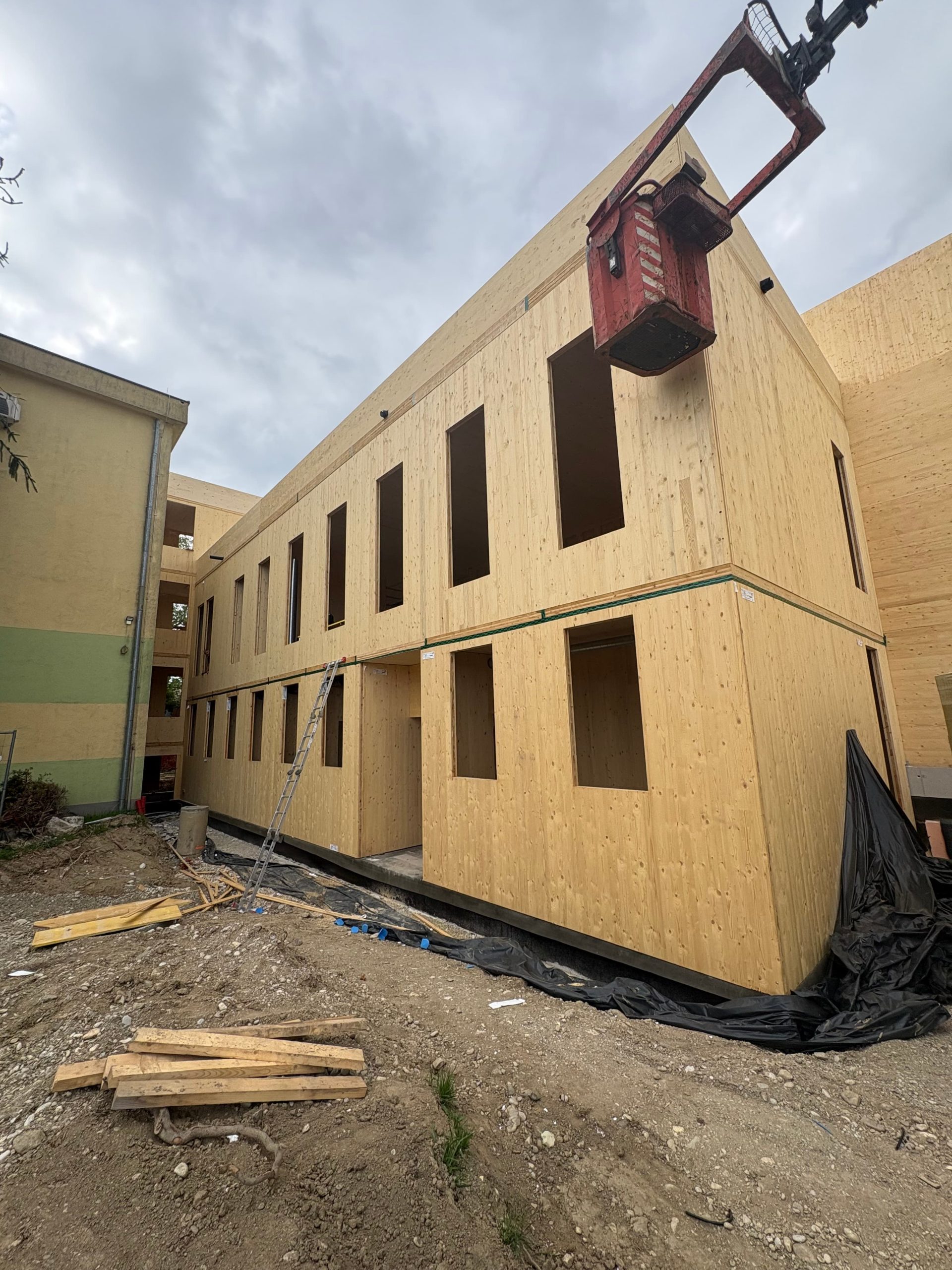

Večnamenski del je zasnovan predvsem iz CLT plošč. Nosilne stene so debele 100 mm, medetažne plošče 140 mm, strešne plošče pa so glede na razpone in obtežbe debele od 120 do 240 mm. Posamezne notranje stene dopolnjujejo 90 mm debeli križno mozničeni elementi iQwood. Iz masivnega lesa sta izvedena tudi stopnišče in dvigalni jašek.

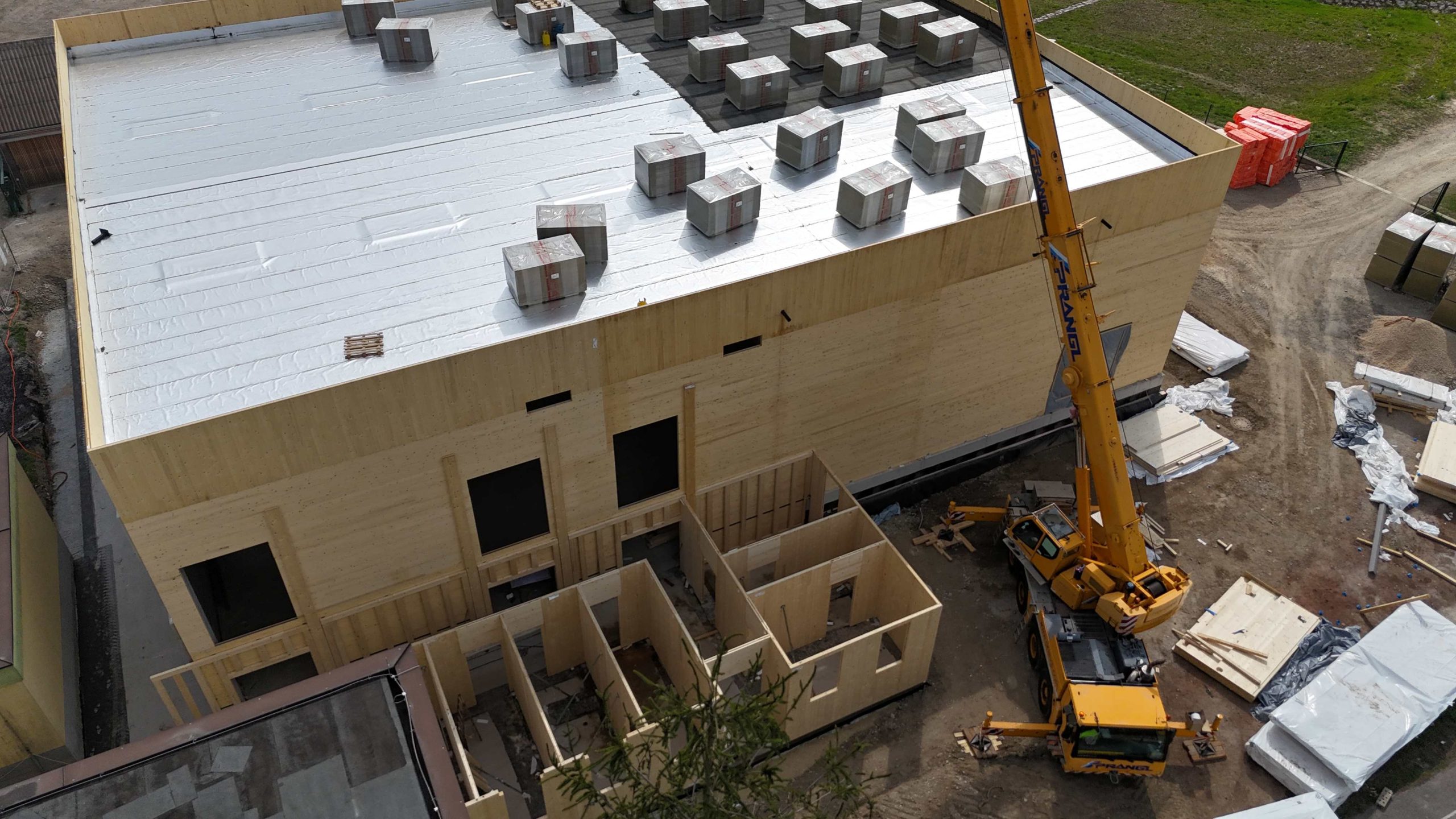

Posebno pozornost je zahtevala streha učilnice, ki nosi več težjih klimatskih naprav. S povečanjem debeline CLT plošče s 120 na 240 mm smo zagotovili potrebno nosilnost brez predvidene jeklene podkonstrukcije iz treh profilov HEA 360, skupne mase približno 2,45 t. Rešitev je poenostavila izvedbo strehe ter zmanjšala število konstrukcijskih detajlov in prebojev.

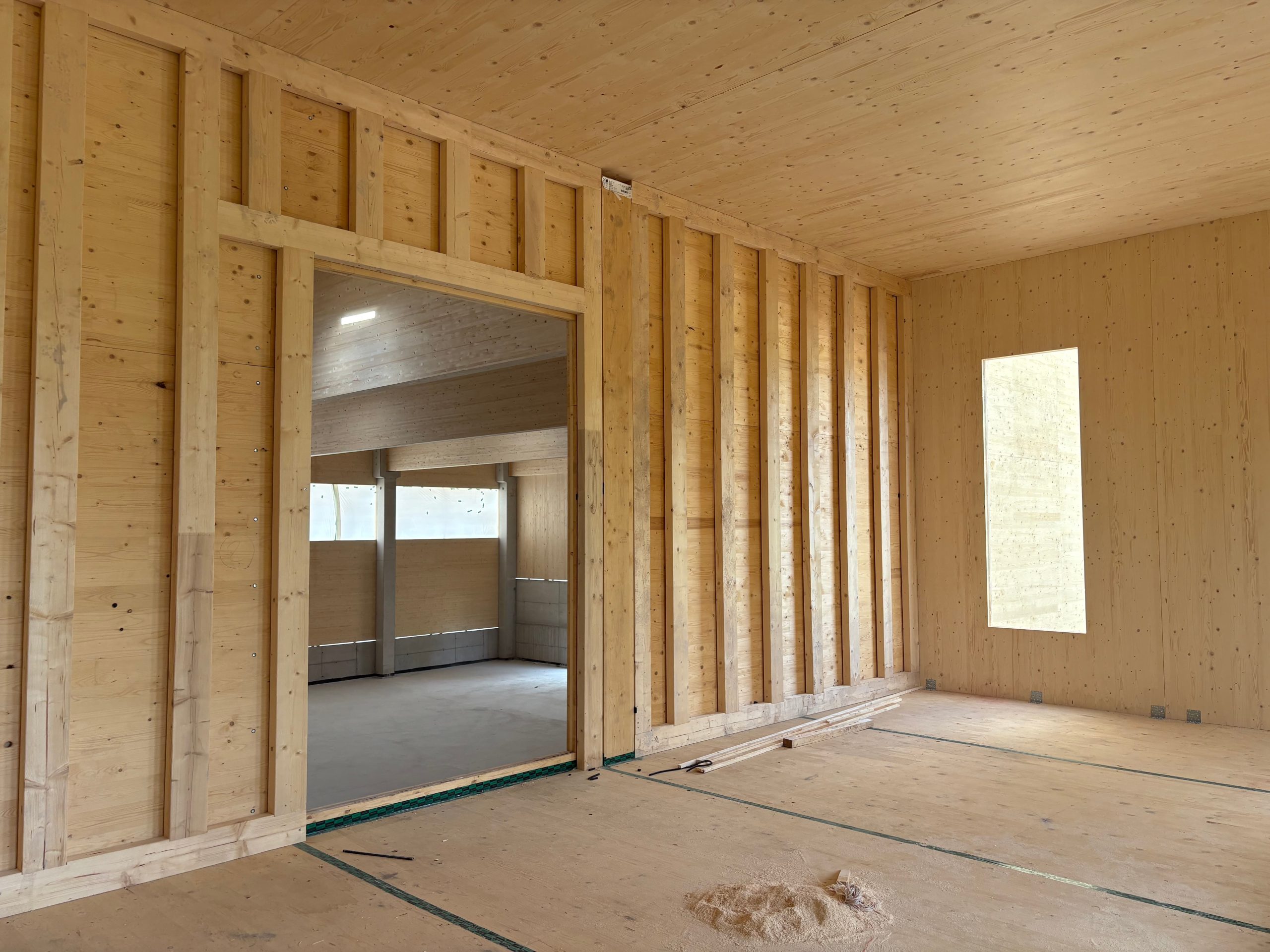

Za omejevanje prenosa zvoka med dvorano in učilnicami je ob nosilni steni izvedena dodatna skeletna stena z zračno režo. Med nosilne stene in medetažne plošče so vgrajeni elastični akustični trakovi. Lesene elemente od betonske temeljne konstrukcije ločuje hidroizolacija, stiki zunanjega ovoja pa so zatesnjeni z zrakotesnimi trakovi.
